欧美丝袜精品,国产色网站片,一起草成人一二三区,亚洲激情图久久99,日韩中文字幕资源,青青草资源站,91视频影院午夜福利,精品日本三级,我要操在线免费视频

　　織物在一垂直織物平面的負(fù)荷作用下鼓起、擴(kuò)張進(jìn)而破裂的現(xiàn)象稱為脹破?？椢锏拿浧茝?qiáng)力是織物的一個(gè)重要力學(xué)指標(biāo)。目前主要采用彈性膜片法測定織物的脹破強(qiáng)力，測試標(biāo)準(zhǔn)有GB/T7742.1–2005《紡織品織物脹破性能第1部分脹破強(qiáng)力和脹破擴(kuò)張度的測定液壓法》、FZ/T01030–1993《針織物和彈性機(jī)織物接縫強(qiáng)力和擴(kuò)張度的測定頂破法》等。影響織物脹破強(qiáng)力的試驗(yàn)因素很多，如試樣勻質(zhì)性、溫濕度、試驗(yàn)面積、試驗(yàn)條件（定油壓速率和定脹破時(shí)間）、儀器設(shè)備等，根據(jù)標(biāo)準(zhǔn)GB/T7742.1–2005和FZ/T01030–1993，在多次試驗(yàn)中發(fā)現(xiàn)試驗(yàn)面積、試驗(yàn)條件和儀器設(shè)備這三個(gè)因素對織物脹破強(qiáng)力的影響較大，現(xiàn)簡述這三種因素對織物脹破強(qiáng)力的影響。

　　1試驗(yàn)方案

　　1.1樣品的選取

　　隨機(jī)選取不同成分和組織結(jié)構(gòu)的樣品8份，測試每個(gè)樣品的脹破強(qiáng)力10次，以它們結(jié)果的平均值進(jìn)行分析比較。

　　1.2儀器

　　MULLENC型脹破強(qiáng)力儀，M229AUTOBURST型脹破強(qiáng)度儀。

　　1.3試驗(yàn)方案

　　選定不同的設(shè)備儀器和不同的試驗(yàn)方法，試樣的脹破強(qiáng)力結(jié)果也不同。GB/T7742.1–2005中規(guī)定脹破時(shí)間可采用（20±5）s；試驗(yàn)面積采用50cm2，也可使用100cm2、10cm2、7.3cm2等其他試驗(yàn)面積；FZ/T01030–1993中規(guī)定油壓速度為（85±10）mL/min。

　　本文選定試驗(yàn)面積、試驗(yàn)條件和設(shè)備儀器這三個(gè)因素分別進(jìn)行單因子試驗(yàn)，以每個(gè)試樣結(jié)果的平均值進(jìn)行分析比較。其中，試驗(yàn)面積選為7.3cm2和50cm2；試驗(yàn)條件選為定油壓速率95mL/min和定脹破時(shí)間20s；儀器設(shè)備選定為MULLENC型脹破強(qiáng)力儀和M229AUTOBURST型脹破強(qiáng)度儀。

　　2試驗(yàn)結(jié)果及分析

　　2.1不同試驗(yàn)面積的結(jié)果比較及分析

　　選擇M229AUTOBURST型脹破強(qiáng)度儀，定脹破時(shí)間20s的條件下進(jìn)行試驗(yàn)。試驗(yàn)結(jié)果見表1。

　　由表1可知，當(dāng)試驗(yàn)面積不同時(shí)，試樣的脹破強(qiáng)力差異很大，一般來說試驗(yàn)面積越小，其脹破強(qiáng)力值越大，采用試驗(yàn)面積7.3cm2所得的脹破強(qiáng)力值是試驗(yàn)面積為50cm2脹破強(qiáng)力值的3倍左右。因此進(jìn)行脹破試驗(yàn)時(shí)必需注明試驗(yàn)面積。

　　2.2不同試驗(yàn)條件的結(jié)果比較及分析

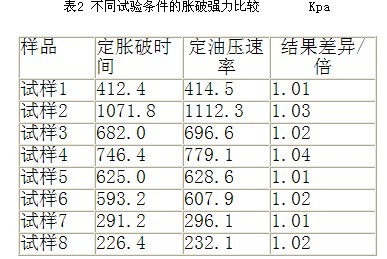

　　選擇M229AUTOBURST型脹破強(qiáng)度儀，試驗(yàn)面積為7.3cm2的條件進(jìn)行試驗(yàn)，比較定油壓速率和定脹破時(shí)間對結(jié)果的影響。試驗(yàn)結(jié)果見表2。

　　由表2可知，采用定油壓速率為95mL/min時(shí)所得的脹破強(qiáng)力值比定脹破時(shí)間20s所得脹破強(qiáng)力值偏大，但兩種相差不大，差異在5%以內(nèi)。

　　2.3不同儀器的結(jié)果比較及分析

　　選擇試驗(yàn)面積為7.3cm2，定脹破20s為終止條件進(jìn)行試驗(yàn)。試驗(yàn)結(jié)果見表3。

　　由表3可知，其他試驗(yàn)條件相同的情況下，不同設(shè)備所得的脹破強(qiáng)力值也有所差異，這些差異是隨機(jī)的，有些試樣采用M229AUTOBURST型脹破強(qiáng)度儀所得脹破強(qiáng)力值較大，有些試樣采用MULLENC型脹破強(qiáng)力儀所得脹破強(qiáng)力值較大。

　　3結(jié)論

　　通過試驗(yàn)發(fā)現(xiàn)，試驗(yàn)面積、試驗(yàn)條件和設(shè)備儀器對脹破強(qiáng)力值都有所影響，其中試驗(yàn)面積對脹破強(qiáng)力值的影響最大。一般來說試驗(yàn)面積越小，其脹破強(qiáng)力值越大，采用試驗(yàn)面積7.3cm2所得的脹破強(qiáng)力值是試驗(yàn)面積為50cm2脹破強(qiáng)力值的3倍左右。因此進(jìn)行脹破試驗(yàn)需注明試驗(yàn)面積；采用定油壓速率95mL/min所得脹破強(qiáng)力值比定脹破時(shí)間20s所得脹破強(qiáng)力值偏大；試驗(yàn)條件相同的情況下，不同設(shè)備所得的脹破強(qiáng)力值也有所差異，這些差異是隨機(jī)的。
