摘要：EKS纖維是一種新型的發(fā)熱纖維。本文通過燃燒法、顯微鏡法、溶解法、紅外吸收光譜法以及熔點(diǎn)法等5種方法對(duì)EKS纖維的性能進(jìn)行研究，通過其物理和化學(xué)方面的特性來了解該纖維的性能并提供相應(yīng)的參考依據(jù)。

　　Abstract:EKSfiberisanewtypeoffeverofpropylenefiberchromatesaltdepartmentfibers.Thisarticleusedburningmethod,microscopemethod,dissolvedmethod,theinfraredabsorptionspectrometryandmeltingpointmethodof5methodstoresearchtheEKSfiberresistance.Throughthephysicalandchemicalpropertiesofthefiberresistancetoprovidethecorrespondingreference.

　　關(guān)健詞：EKS纖維；性能；研究

　　Abstract:EKSFiber；  Resistance；Research

　　EKS纖維是日本東洋紡公司最近推出的一種能隨外界環(huán)境和穿著空間變化，而自創(chuàng)舒適穿著感覺的呼吸纖維，這種纖維的創(chuàng)造理念是“提供為人們營造舒適生活的功能纖維”。EKS纖維不僅可調(diào)節(jié)人體與服裝之間的溫度及濕度，還具有保護(hù)人體與環(huán)境的功能。在寒冷的冬季穿著EKS纖維制品，利用其吸汗并產(chǎn)生吸附熱量的功能，使人體與服裝之間的溫度升高，而感到溫暖舒適。傳統(tǒng)的保溫是以阻止身體所產(chǎn)生的熱量逃逸為主，EKS纖維制品則是自行發(fā)熱而溫暖身體的種全新材料。該纖維不僅在吸濕性能方面遠(yuǎn)遠(yuǎn)超過了天然纖維，還具有吸濕、發(fā)熱、控制pH值、阻燃、抗起球和防靜電等多種功能。已經(jīng)在服裝、家紡和產(chǎn)業(yè)領(lǐng)域得到廣泛應(yīng)用[1]。但是EKS纖維的定性鑒別，目前沒有列入相關(guān)標(biāo)準(zhǔn)。本文采用燃燒法、顯微鏡法、溶解法、紅外吸收光譜法以及熔點(diǎn)法對(duì)EKS纖維的鑒別進(jìn)行了試驗(yàn)研究，提出了較為實(shí)用、快速有效的鑒別方法。

　　1試驗(yàn)

　　原料：EKS纖維由海寧伊利特制衣有限公司提供。

　　試劑：硫酸、鹽酸、硝酸、甲酸、N，N一二甲基甲酰胺（DMF）、氫氧化鈉、乙酸乙酯、苯酚四氯乙烷、硫氰酸鈉、石臘油、火膠棉、三級(jí)水、氨水等。

　　儀器：纖維細(xì)度儀（可放大1000倍）、傅立葉紅外光譜儀、偏光顯微熔點(diǎn)儀、染色小樣機(jī)、哈氏切片器、250mL燒杯、250mL三角燒瓶、玻璃棒等。

　　試驗(yàn)方法：分別采用燃燒法、顯微鏡法、溶解法、紅外吸收光譜法以及熔點(diǎn)法對(duì)EKS纖維進(jìn)行定性分析。

　　2試驗(yàn)結(jié)果及分析

　　2.1燃燒法

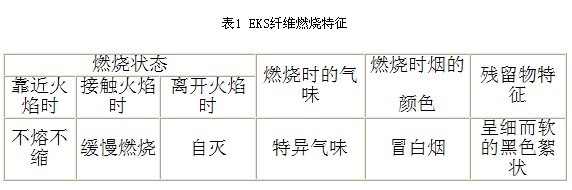

　　燃燒法是根據(jù)纖維靠近火焰、接觸火焰和離開火焰時(shí)的狀態(tài)及燃燒時(shí)產(chǎn)生的氣味及顏色和燃燒后殘留物特征來辯別纖維的類別的方法。EKS纖維燃燒特征如表1所示。

　　從表1可以發(fā)現(xiàn)，EKS纖維在靠近火焰時(shí)不熔不縮，在火焰中燃燒時(shí)為緩慢燃燒且冒白煙，并釋放出一種特異氣味，在離開火焰時(shí)自滅。其殘留的特征為細(xì)而軟的黑色絮狀物。因此我們可以發(fā)現(xiàn)，EKS纖維在燃燒過程中的形態(tài)是有別于我們標(biāo)準(zhǔn)中所涉及的纖維在燃燒過程中的形態(tài)的。

　　2.2顯微鏡法

　　顯微鏡法是用顯微鏡觀察未知纖維的縱面和橫截面形態(tài)，對(duì)照纖維標(biāo)準(zhǔn)照片和形態(tài)描述來鑒別未知纖維的類別的方法。

　　縱面制片：將整理好的適量纖維，嵌于哈氏切片器凹槽中，切取一定長度的纖維并提取少量置于載玻片上，滴上石蠟油，覆上蓋玻片，在顯微鏡下觀察纖維縱向形態(tài)。

　　橫截面制片：將整理好的適量纖維，嵌于哈氏切片器凹槽中，先用單面刀片把纖維切平然后用火棉膠輕涂于纖維表面使之凝固，用單面刀片切取10μm～3Oμm的薄片，在顯微鏡下觀察纖維橫截面形態(tài)。

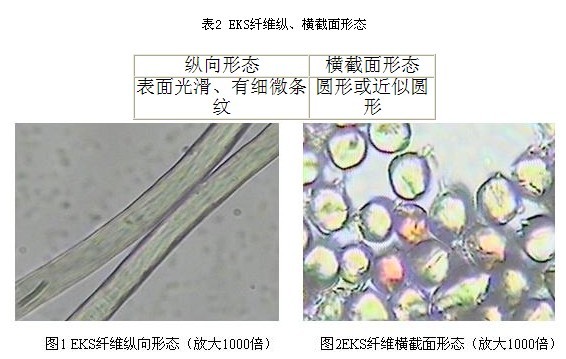

　　縱面和橫截面所觀察到的形態(tài)如表2和圖1、圖2所示。

　　從圖1可以看出EKS纖維的縱向形態(tài)表面光滑，且有細(xì)微的條紋；從圖2可以看出，EKS纖維的橫裁面為圓形或近似圓形，跟絕大部份的化纖形態(tài)接近。

　　2.3溶解法

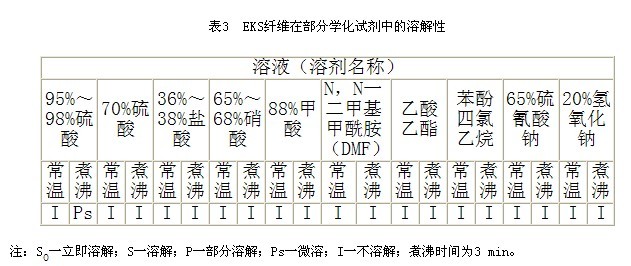

　　溶解法是利用纖維在不同溫度下的不同化學(xué)試劑中的溶解特性來鑒別纖維的方法。EKS纖維的溶解特性見表3。

　　從表3可以看出EKS纖維即不溶解于強(qiáng)酸中，也不溶解于強(qiáng)堿中，在常用于纖維定性的有機(jī)溶劑中也無法溶解，說明EKS纖維結(jié)構(gòu)穩(wěn)定化學(xué)穩(wěn)定性也非常好。

　　2.4紅外光譜法

　　當(dāng)纖維分子中某個(gè)基團(tuán)的振動(dòng)頻率跟紅外光頻率一樣時(shí)分子就要吸收能量。紅外光譜圖就是通過吸收峰的位置，相對(duì)強(qiáng)度以及峰的形狀提供化合物的結(jié)構(gòu)信息。EKS纖維是由高分子材料組成，所以也適合用于紅外光譜法進(jìn)行定性分析。

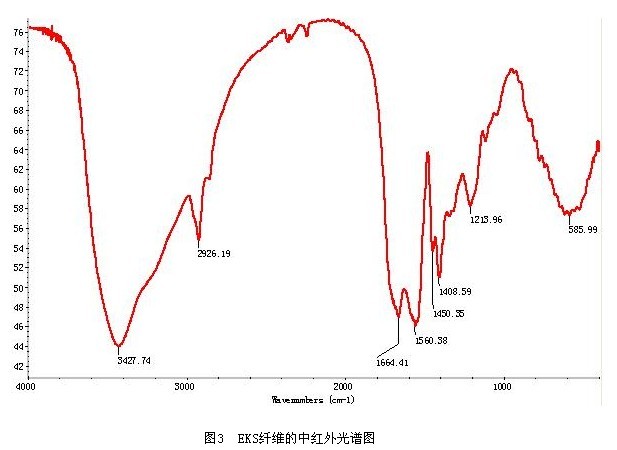

　　測(cè)試條件和方法：掃描32次，分辨率4cm-1，光譜范圍400cm-1～4000cm-1，采用ITR附件，對(duì)光譜進(jìn)行自動(dòng)基線校正處理。測(cè)試時(shí)，將織物拆成紗線置于晶體(硒化鋅ZnSe)材料上方，采用點(diǎn)對(duì)點(diǎn)采樣技術(shù)，適當(dāng)旋緊ITR附件固定鈕，使纖維與晶體材料緊密接觸，紅外光束在晶體內(nèi)發(fā)生衰減全反射后，通過纖維的反射信號(hào)獲得其有機(jī)成分的結(jié)構(gòu)信息，用計(jì)算機(jī)軟件得到樣品的紅外吸收光譜圖（見圖3）。

　　從圖3可以看出主要吸收峰帶及其特征頻率為：585.99，1213.96，1408.59，1450.35，1560.38，1664.41，2926.19，3427.74。

　　2.5熔點(diǎn)法

　　用熔點(diǎn)儀上的顯微鏡觀察纖維在升溫過程中的變化，記錄蓋玻片中大部份纖維熔化時(shí)的溫度為熔點(diǎn)。試驗(yàn)溫度從100℃開始，并在顯微鏡中觀察其纖維的形態(tài)，當(dāng)溫度升到300℃時(shí)，纖維開始出現(xiàn)炭化，并未熔融。

　　3結(jié)論

　　可以結(jié)合燃燒法、顯微鏡法、溶解法、紅外光譜法和熔點(diǎn)法等方法對(duì)EKS纖維物理性能和化學(xué)性能進(jìn)行研究，纖維的性能如下：

　?。?）EKS纖維具有阻燃纖維的特性在靠近火焰時(shí)不熔不縮，在火焰中燃燒時(shí)為緩慢燃燒且冒白煙，并釋放出一種特異氣味，在離開火焰時(shí)自滅。其殘留的特征為細(xì)而軟的黑色絮狀物。

　?。?）EKS纖維縱向表面光滑，稍帶有細(xì)條紋，與腈綸形態(tài)相似。

　　（3）EKS纖維化學(xué)穩(wěn)定性好，不溶于強(qiáng)酸強(qiáng)堿也不溶于實(shí)驗(yàn)室常用的有機(jī)溶劑。

　?。?）EKS纖維的中紅外吸收光譜與目前FZ/T01057－2007[2]以及SN/T1901－2007[3]所涉及的纖維的譜圖均不相同，具有自己特有的中紅外吸收光譜圖。

　?。?）EKS纖維的熔點(diǎn)較高，且在溫度超過300℃時(shí)出現(xiàn)炭化。

　　參考文獻(xiàn)：

　　[1]董化玲，周全寶，王愛玲，等.中長腈綸與EKS纖維混紡針織紗的生產(chǎn)實(shí)踐[J].棉紡織技術(shù)，2006，34(3)：26-28.

　　[2]FZ/T01057－2007紡織纖維鑒別試驗(yàn)方法[S].

　　[3]SN/T1901－2007七種紡織纖維的系列鑒別方法[S].
　

        本文作者： 郁蔥　沈新宇　沈國康                   所在單位：浙江省經(jīng)編產(chǎn)品質(zhì)量檢驗(yàn)中心
