使用尼龍上銷(xiāo)能夠給紡織企業(yè)帶來(lái)一定的經(jīng)濟(jì)效益，因此已成為各紡織廠提高成紗質(zhì)量的一項(xiàng)有效措施。為了使尼龍上銷(xiāo)能夠最大限度發(fā)揮其提高成紗質(zhì)量的作用，我們先后對(duì)9種國(guó)產(chǎn)尼龍上銷(xiāo)進(jìn)行了試驗(yàn)研究。通過(guò)質(zhì)量對(duì)比，得出尼龍上銷(xiāo)優(yōu)于金屬鐵板上銷(xiāo)的結(jié)論。
　　我們分別使用國(guó)產(chǎn)生產(chǎn)的MF型、HC型、ZXF型、JH型、QFG型、QFP型、HD-SX3、QS-142、HD-SX4九種尼龍上銷(xiāo)和普通SX2-6883型金屬鐵板上銷(xiāo)紡制不同型號(hào)的紗線(xiàn)，并使用Uster-x型條干均勻度儀進(jìn)行測(cè)試，測(cè)試溫度為20攝氏度，相對(duì)濕度60%。我們?cè)谏a(chǎn)現(xiàn)場(chǎng)采樣，每組試樣個(gè)數(shù)和次數(shù)均按國(guó)家有關(guān)標(biāo)準(zhǔn)規(guī)定執(zhí)行。在改變上銷(xiāo)的試驗(yàn)中，采用同臺(tái)同粗紗同錠對(duì)比取樣，以保證所測(cè)試的數(shù)據(jù)間的可比性。

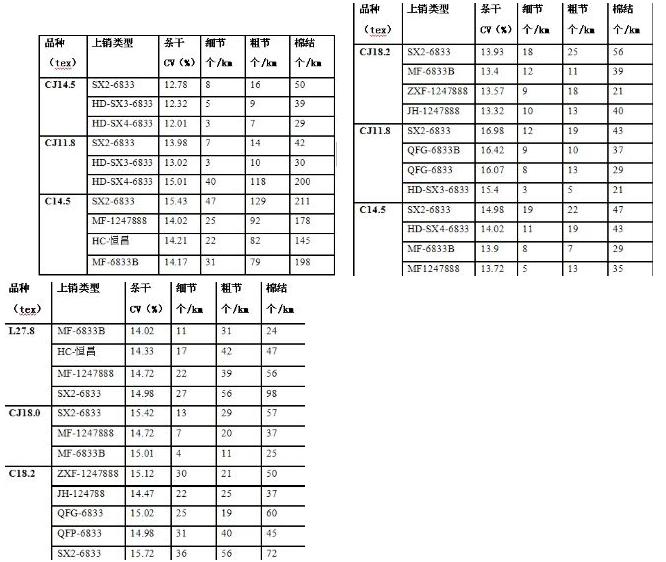

　　從試驗(yàn)結(jié)果可知，國(guó)產(chǎn)上銷(xiāo)在不同條件下成紗質(zhì)量也存在一定差別，但無(wú)論哪種國(guó)產(chǎn)尼龍上銷(xiāo)均好于國(guó)產(chǎn)金屬鐵板上銷(xiāo)。因此，國(guó)產(chǎn)尼龍上銷(xiāo)值得在紡織企業(yè)推廣應(yīng)用。
　　國(guó)產(chǎn)尼龍上銷(xiāo)在材料選擇、制造精度和紡紗質(zhì)量等方面做了技術(shù)突破性的改進(jìn)，因此均能表現(xiàn)出良好的適應(yīng)性和優(yōu)良的使用性能，可以替代國(guó)產(chǎn)金屬上銷(xiāo)，既是理想的更新產(chǎn)品，也成為提高成紗質(zhì)量的一個(gè)有效技術(shù)措施。使用尼龍上銷(xiāo)能使細(xì)紗機(jī)牽伸性能更合理，牽伸隔距更準(zhǔn)確。依靠尼龍上銷(xiāo)在紡紗過(guò)程中有自動(dòng)調(diào)節(jié)的功能，能使膠圈始終處在緊張狀態(tài)，從而減少了膠圈打頓、滑溜現(xiàn)象。


　　但通過(guò)一段時(shí)間的使用，我們發(fā)現(xiàn)各品種的尼龍上銷(xiāo)質(zhì)量差異較大，在選用時(shí)一定要慎重。有些上銷(xiāo)彈簧力差異大，不耐用，個(gè)別簧失效或斷裂，會(huì)導(dǎo)致條干惡化，粗細(xì)節(jié)成倍增加。雖然這種現(xiàn)象是個(gè)別的，但對(duì)成紗質(zhì)量影響較嚴(yán)重。有些上銷(xiāo)失效后不易被發(fā)現(xiàn)，容易造成難以挽回的損失。
　　上銷(xiāo)變形主要是上銷(xiāo)前沿直線(xiàn)度變差，伸縮板的兩側(cè)向后傾斜，卡隔距塊的地方易出現(xiàn)下凹現(xiàn)象，導(dǎo)致細(xì)紗機(jī)上實(shí)際牽伸羅拉隔距變大，且尼龍上銷(xiāo)變形后不能修復(fù)。另外有些尼龍上銷(xiāo)比鐵板上銷(xiāo)更易積花，且積花后不易清潔。建議廠家在進(jìn)一步提高尼龍上銷(xiāo)強(qiáng)度、剛度和抗變形能力等方面改進(jìn)的同時(shí)，盡量減少槽和孔的設(shè)計(jì)，使其結(jié)構(gòu)簡(jiǎn)單化，并提高抗靜電能力，改進(jìn)張緊彈簧的質(zhì)量，提高彈性，減少其皮帶易衰退的缺點(diǎn)。

　?。ㄖ性W(xué)院 趙博）
