活性染料對牛奶蛋白纖維的染色性能研究

實驗中發(fā)現(xiàn),染色30 min后,直接往染色殘液中加入小蘇打會有大量氣泡放出,這是因為小蘇打與染浴中的酸發(fā)生了反應(yīng),所以采用方法2進(jìn)行固色,而且方法2的上染百分率要高些,這主要是堿劑用量相對增加的緣故。

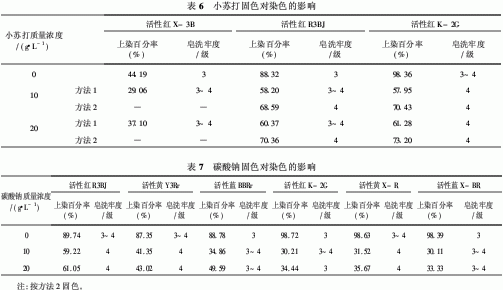

從表6可看出,加入小蘇打后,各染料的上染百分率均下降,可能是因為加入堿劑后染液的pH值增大到中性或堿性,使牛奶蛋白纖維上通過離子鍵結(jié)合的部分染料發(fā)生水解,又重新解吸到染浴中。小蘇打的用量增加,堿性增強,上染百分率也有所增加,但增加幅度不大,這可能是解析下來的染料又重新與纖維發(fā)生反應(yīng),以共價鍵的形式結(jié)合。經(jīng)過固色后,染色的皂洗牢度普遍提高半級。

由于X型染料的染色效果較差,因此在碳酸鈉固色實驗中,主要討論其他2種類型活性染料的染色情況。從表7數(shù)據(jù)來看,中溫型染料固色結(jié)果比K型染料好;表6與表7數(shù)據(jù)相比,碳酸鈉比小蘇打固色的上染百分率要低。這可能是由于纖維不耐堿引起的,K型染料固色溫度高,在堿性較強的情況下,有可能使纖維內(nèi)部變得更加疏松,染料更易解吸下來,因為前面的實驗已證實纖維在高溫時耐堿性較差,且王偉華等人的熱分析結(jié)果也說明該纖維不耐高溫。另外,實驗中還發(fā)現(xiàn),K型染料在90℃加入碳酸鈉固色時,染液變得混濁,很多染料從纖維上解離下來,而羊毛染色時無此現(xiàn)象。

2·7　染色透染性

為了了解活性染料對牛奶蛋白纖維的染色透染性,用哈氏切片器對活性紅K-2G染色后的纖維進(jìn)行切片,在顯微鏡(JNOEC XS-212-103)下觀察其橫截面,總體上看,透染性比較好。

3 結(jié)論

① 牛奶蛋白纖維采用活性染料染色時,染液pH值、染色溫度、堿劑和元明粉等用量對纖維染色性能有很大影響。

② X型、中溫型、K型活性染料染牛奶蛋白纖維的最佳染色工藝:染液pH值4~5,染色時間60 min,染色溫度分別為40,60,90℃。

③ 活性染料染牛奶蛋白纖維時,加入元明粉起緩染作用,染色皂洗牢度在3級左右。若加堿固色,牢度會有所提高,但上染百分率減少幅度較大。

④ 小蘇打固色效果比碳酸鈉要好。

參考文獻(xiàn):

[ 1 ]　黃俊鵬,劉長伴.一種新型環(huán)保紡織材料:牛奶蛋白纖維[J].新紡織,2005(9):18-20.

[ 2 ]　鄭寧,程隆棣.牛奶蛋白纖維的特性、應(yīng)用和定性檢測[J].上海紡織科技,2006,34(6),57-58.

[ 3 ]　沈加加,陳維國,王俊芬. Lanaset染料在牛奶蛋白纖維上的染色性能[J].印染,2007(6):18-19.

[ 4 ]　王偉華,陸維民,董建華,等.牛奶纖維的特性、應(yīng)用和成分檢測[J].中國纖檢,2004,22 (6),25-27.
