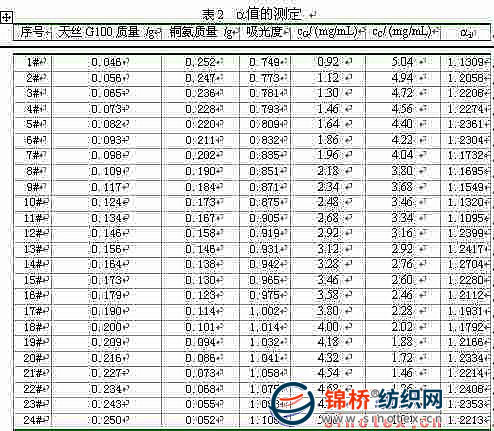

一個(gè)訓(xùn)練集，如表2所示。將每個(gè)樣品用50mL65%硫酸處理，在444nm處測(cè)定溶液的吸光度值。根據(jù)方程（4）、（5）分別計(jì)算出該配比下各自的吸光度，再根據(jù)公式(2)計(jì)算每個(gè)配比下的ai值，見(jiàn)表2。從表2可以看出，計(jì)算得到的ai值分布范圍較窄，為1.1095~1.2704，其平均值為1.2064，RSD為3.38%。該平均值a即可用于根據(jù)方程(3)來(lái)計(jì)算未知配比的天絲G100/銅氨混合物的混紡比。"



4.3準(zhǔn)確度實(shí)驗(yàn)

本文采用該方法對(duì)已知配比的天絲G100/銅氨二元混合物進(jìn)行測(cè)定，根據(jù)計(jì)算得到的天絲G100的配比FM與實(shí)際配比FJ的差異來(lái)判斷方法的準(zhǔn)確度。

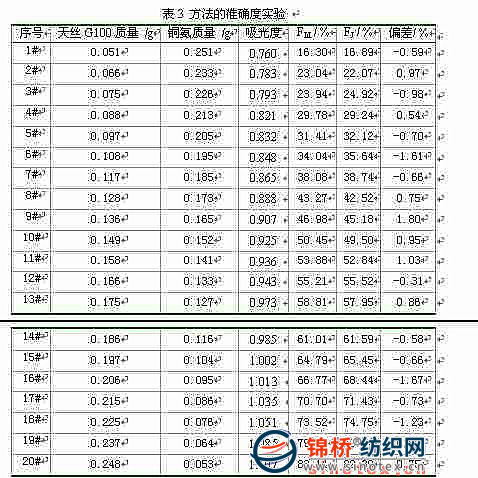

分別稱(chēng)取天絲G100纖維和銅氨纖維，設(shè)計(jì)了一系列不同配比的天絲G100/銅氨混合物。所有樣品經(jīng)50mL65%硫酸處理后，在444nm處測(cè)定溶液的吸光度值，結(jié)果見(jiàn)表3。根據(jù)混合物的總濃度和線性方程（4）、（5）分別計(jì)算出此濃度的天絲G100和銅氨纖維的吸光度。利用吸光度值，根據(jù)方程(3)計(jì)算天絲G100的配比FM。計(jì)算FM與真實(shí)配比FJ的偏差。從表3的數(shù)據(jù)可以看出，分析結(jié)果與實(shí)際配比的偏差范圍為-1.67~1.80。根據(jù)FZ/T01053-2007《紡織品纖維含量的標(biāo)識(shí)》的規(guī)定，紡織品成分分析結(jié)果應(yīng)該在±5%的允差范圍內(nèi)。因此采用分光光度法對(duì)已知比例的天絲G/銅氨二組分混合物進(jìn)行定量分析，實(shí)際測(cè)量結(jié)果的比例誤差全部在標(biāo)準(zhǔn)的允差范圍內(nèi)。



4.4精密度實(shí)驗(yàn)

本文采用測(cè)定值FM與實(shí)際配比值FJ的百分比作為判斷方法精密度的依據(jù)，為了對(duì)方法的精密度進(jìn)行研究，本文配制了比例分別為30/70、50/50、70/30的天絲G100/銅氨混合物，每個(gè)比例的混合物測(cè)定9個(gè)平行樣。實(shí)驗(yàn)結(jié)果表明，對(duì)于三個(gè)比例的天絲G100/銅氨混合物，測(cè)定值與實(shí)際配比值均相差很少，測(cè)定值為實(shí)際配比值的96.13%~104.73%，其變異系數(shù)分別為3.06%、2.39%和1.89%。由此可見(jiàn)，該方法的精密度相當(dāng)高。

5結(jié)論

天絲和銅氨纖維外觀上極為相似，化學(xué)性質(zhì)也相當(dāng)接近，目前對(duì)這兩種纖維的鑒定尚無(wú)成熟方法，特別是對(duì)天絲/銅氨纖維混合物配比的測(cè)定更是一個(gè)技術(shù)難題。本文利用天絲、銅氨纖維酯化后產(chǎn)生的吸收峰差異，嘗試采用紫外—可見(jiàn)吸收光譜法對(duì)天絲G100/銅氨混合物進(jìn)行了測(cè)定，建立了一個(gè)測(cè)定天絲G100/銅氨混合物配比的分光光度方法。該方法采用65%硫酸溶解天絲G100、銅氨及天絲G100/銅氨混合物，測(cè)定所得溶液的紫外—可見(jiàn)吸收光譜。計(jì)算出天絲G100/銅氨混合物的a值。，利用該a值和吸光度值計(jì)算未知配比的天絲G100/銅氨混紡產(chǎn)品混紡比，從而解決了天絲G100/銅氨混紡產(chǎn)品的定量分析難題。該方法準(zhǔn)確度和精密度滿(mǎn)足實(shí)驗(yàn)要求，具有實(shí)際應(yīng)用的意義。

（中國(guó)纖檢）
