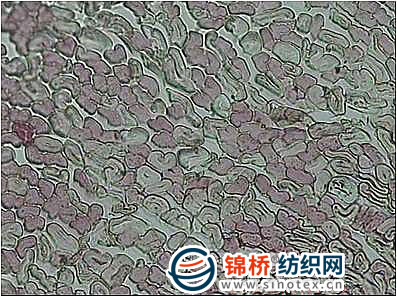

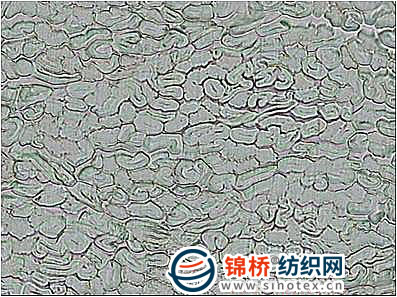

圖6截獲的棉纖維與莫代爾纖維橫截面形態      圖7截獲的棉纖維與莫代爾纖維橫截面形態

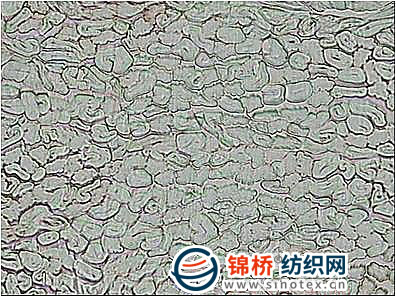

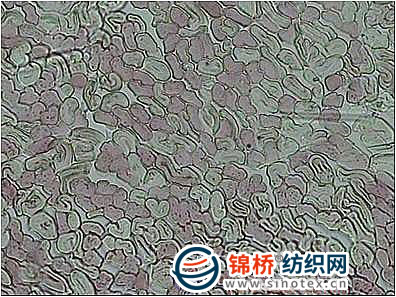

圖8截獲的棉纖維與粘膠纖維橫截面形態      圖9截獲的棉纖維與粘膠纖維橫截面形態

    表1結合圖2~圖9可以看出：顯微投影儀儀器的優勢在于鑒別纖維和描纖維橫截面形態結構的準確性，不足之處是計算方法的效率低以及準確性低；數字化纖維檢測系統儀器的優勢在于保證了計算方法的高效性和計算結果的準確性，不足之處是獲取的測試目標的不準確性。

2.4顯微投影儀儀器和數字化纖維檢測系統儀器互補優勢

    FZ/T 01101–2008《紡織品纖維含量的測定物理法》中采用了顯微投影儀儀器和數字化纖維檢測系統儀器測定纖維含量，這兩種方法在實際運用中都存在著不足，筆者根據上述分析研究和工作實踐經驗，提出結合顯微投影儀儀器和數字化纖維檢測系統儀器優勢的新方法，具體操作如下：

    把制好的橫截面試樣通過顯微投影儀放大500倍投影成像，在白色圖紙上描繪纖維的各種形態，將該圖紙掃描在電腦上，通過纖維分析系統數據分析軟件系統自動計算橫截面平均面積和結果，并自動儲存截面面積測量結果。

    該方法充分利用顯微投影儀描纖維橫截面形態結構的準確性的優勢，測得橫截面的形態結構，再結合數字化纖維檢測系統測定方法計算結果的高效性和準確性，快速準確獲得結果。與原方法相比，該方法有三個特點：

    第一，   使用白圖紙代替方格紙，描繪的纖維橫截面形態更清晰。

    第二，   采用掃描方式采集圖片，直接導入至數字化纖維檢測系統進行面積測定，由于人工描纖維形態，系統快速識別纖維，同時不需要用鼠標切割圖像，極大的縮短了測試時間，對于復雜樣品，顯微投影儀方法需要一天時間，該方法僅需要2h。

    第三，   由于使用人工描纖維形態，能準確識別各種纖維，并盡可能避免了數字化纖維檢測系統不能識別的情況，因此保證了數字系統對面積的準確測定。表2為三種方法的測試結果，表明該方法準確性和時效性。

表2 三種方法試驗結果及試驗時間
